products

Self-pengeringan Resin Akrilik Diterbit, kekerasan tinggi untuk pelapis kayu

Informasi Dasar
Tempat asal: Cina
Nama merek: WeiLi Resin®
Sertifikasi: ISO9001
Nomor model: WL-TC106
Kuantitas min Order: 5000KG
Harga: Negotiable
Kemasan rincian: 50 KG PE drum berdampak tinggi, 120 KG PE drum berdampak tinggi, 1000 KG IBC
Waktu pengiriman: 14 hari kerja
Menyediakan kemampuan: 500T / bulan
Informasi Detail
Penampilan: dispersi yang jelas hingga semi-transparan Bahan utama: Kopolimer akrilik
Non-Volatile (%): 33,0 ± 1,0 % (Oven Listrik; 120°C/2jam) Nilai pH pada 25 ° C: 9.2 ± 0.5
Viskositas pada 25 ° C: <50 cps MFFT: 0 °C
Cahaya Tinggi:

resin epoksi yang dimodifikasi

,

emulsi epoksi

,

Self Drying Waterborne Acry


Deskripsi Produk





Self-crosslinking resin akrilik Waterborne WL-TC106





Ketika kinerja tinggi, seperti ketahanan kimia dan pelarut yang sangat baik, diperlukan dalam lapisan satu komponen, akrilik self-linking lebih disukai.WL-TC106 menjelaskan resin akrilik waterborne self-linking baru, yang dirancang untuk digunakan dalam aplikasi pelapisan kayu dan pelapisan logam.itu dapat diformulasikan menjadi kayu, pelapis logam yang merupakan satu komponen, kinerja tinggi dan VOC rendah, MFFT rendah, gloss film tinggi, dan properti anti-adhesi yang baik.



SAYA.PENGANTAR:

1. WL-TC106 adalahbebas darilogam berat, ftalat, formaldehida, dan APEO.Ini adalah produk hijau dan mematuhi peraturan dunia tentang kesehatan dan lingkungan, kandungan VOC dari produk ini kurang dari 1,0 wt%.

2. Memberikan suhu pembentukan film minimum (MFFT) yang rendah dan sifat anti-adhesi yang baik.itu juga memberikan ketahanan panas yang sangat baik dan gloss film yang tinggi.

3. Daya rekat yang baik pada kaca, kayu, keramik, permukaan R/C, dan logam.Ini dapat memberikan film dengan harness yang baik ketika lapisan dikeringkan di bawah suhu kamar.

4. Diproduksi dengan teknologi self-crosslinking eksklusif, yang menawarkan sifat ketahanan pemutihan air yang sangat baik, ketahanan alkali, dan ketahanan retak awal.

5. Memiliki leveling yang baik dan sifat berbusa yang rendah, yang memungkinkan untuk diaplikasikan dengan proses penyemprotan atau menyikat pada substrat yang berbeda.

6. Dapat dengan mudah dikentalkan dengan pengental biasa, seperti HEUR, HASE, dan pengental selulosa.Dianjurkan untuk memulai dengan tingkat pengental yang lebih rendah (mungkin setengah atau 1/3 tingkat awal sesuai dengan pengalaman Anda), biarkan formulasi stabil semalaman, dan kemudian sesuaikan viskositas akhir.







II.Karakter utama



1. properti anti-adhesi yang baik

2. Tahan suhu tinggi

3. Pelapis high-gloss.

4. Ketahanan air, alkohol, dan keton yang sangat baik

5. Daya tahan cuaca yang sangat baik

6. Suhu pembentukan film minimum yang rendah (0 ° C)







Kinerja Pelapisan

Item tes Hasil tes Metode Tes
Ketahanan Kimia (MEK/Toluene/IPA, Suhu Ruangan 1000 jam) Tidak berpengaruh SSP 10757 (1995)
Tahan Asam (30%H2S04, Suhu Ruangan 500 jam.) Tidak berpengaruh SSP 10757 (1995)

Ketahanan Kimia (Saturasi NACL, Suhu kamar 1000 jam)





Tidak berpengaruh



SSP 10757 (1995)


Tahan Panas (200 °C 24 jam) Tidak Ada Retak, Tidak Terkelupas SSP 10757 (1995)



Uji Tidak Beracun (Delapan Heave Metals)



Tidak Terdeteksi



CNS4792-2


Kekerasan Pensil (Kekerasan Gouge) 1-2H SSP 10757 (1995)
VOC Tidak Terdeteksi US EPA 5021 A

*Uji tersebut dilakukan pada lapisan dengan ketebalan 120 m (basah) pada substrat kaca.









AKU AKU AKU.KARAKTERISTIK FISIK KHUSUS:

1. Penampilan — dispersi yang jelas hingga semi-transparan

2. Bahan Utama — Kopolimer akrilik

3. Non-Volatile (%) — 33,0 ± 1,0% (Oven Listrik; 120°C/2jam)

4. Nilai pH pada 25°C — 9,2 ± 0,5

5. Viskositas pada 25°C — < 50 cps

6. MFFT — 0 °C



IV.KEMASAN:

50 KGS drum PE dampak tinggi

120 KGS drum PE berdampak tinggi

1000 KG IBC



VKEAMANAN:

Semua data yang relevan telah diperbarui dalam Lembar Data Keamanan Material untuk WL-TC106



UJI KETAHANAN KOROSI PADA PERMUKAAN BAJA GALVANIS:



Tes kondisi:

Ketebalan lapisan: 2 m (kering)

Suhu pengeringan: 80 ° C selama 10 menit

Produk pelapis: wl-tc106

Metode pengujian: Uji ketahanan semprotan garam selama 240 jam

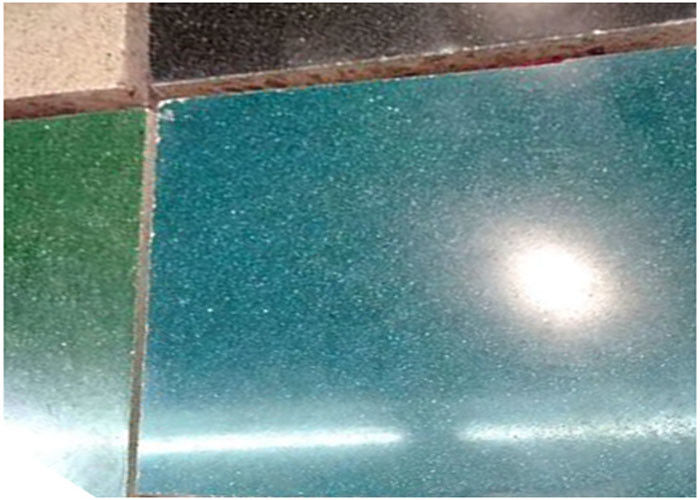

Self-pengeringan Resin Akrilik Diterbit, kekerasan tinggi untuk pelapis kayu 0     Self-pengeringan Resin Akrilik Diterbit, kekerasan tinggi untuk pelapis kayu 1





MULAI FORMULASI (harap baca catatan di halaman terakhir terlebih dahulu):

1.Mantel Bening Dasar

Barang Bahan berat% Fungsi pemasok
1. WL-TC106 95.33 Damar
2. DPM : PnB (1:1)a, b 0,95 Bantuan gabungan Dow
3. BCSa, b 0,95 Bantuan gabungan
4. CoatOSil* 1211Sebuah 0.14 Bantuan pembasahan sesaat
5. Borchi® Gen DFNSebuah 0.14 Bantuan pembasahan Pemborong OMB
6. DI AirSebuah 2.20
7. Air amonia (20%) x sesuaikan pH menjadi 8,7 ~ 9,0
8. R-288 (60%) 0,29 pengental elemen
  Berat keseluruhan 100
  Spek formulasi
  SC% 36.55
  VOC (air tidak termasuk), g/L 70
  VOC (termasuk air), g/L 27
  Viskositas (Hari 0) (cps) 151 #1, 20 rpm
  Viskositas (Hari 1) (cps) 260 #2, 20 rpm
  Viskositas (Hari 4) (cps) 290 #2, 20 rpm Ford #4 cangkir: 24,5 detik
  Viskositas (Hari 10) (cps) 290 #2, 20 rpm Ford #4 cangkir: 24,5 detik

Sebuah.Alat bantu penyatuan dan pembasahan harus diencerkan dengan air yang disebutkan dalam butir 6. ke dalam campuran.Campuran tersebut kemudian perlahan-lahan ditambahkan ke dalam emulsi polimer di atas sambil diaduk.

B.DPM: Dipropilen Glikol (Mono) Metil Eter (CAS #: 34590-94-8)

PnB: Propilen glikol n-butylether (CAS #: 5131-66-8)

BCS: Etilen Glikol Monobutil Eter (CAS #: 111-76-2)



Kinerja Pelapisan

Barang Uji   Hasil
1. MFFT   < 0°C
  Kondisi pengeringan (ASTM 2354)   25± 2°C, 55~60%H
3. Waktu pengeringan (menit)* T1 17
  ASTM D5895-03 (2008) T3 24
    Kering Melalui (T4) 60
4. Kekerasan pensil* 2 hari H
    7 hari 2H
5. Kilap(60 °)* 2 hari 92
    7 hari 94

*Uji tersebut dilakukan pada lapisan dengan ketebalan 120 m (basah) pada substrat kaca.



Rincian kontak
tessa@xmcontinent.com

Nomor telepon : +8619906019236

Ada apa : +8619906019236
