Resin Akrilik Berbasis Air Untuk Arsitektur Kayu Dan Lapisan Logam

Resin akrilik berbasis air untuk arsitektur kayu dan pelapis logam

WL-5200 adalah resin akrilik berbasis air yang saling terhubung dengan MFFT rendah dan sifat anti adhesi yang baik, ketahanan alkohol, ketahanan panas, kekerasan tinggi, tahan air tinggi,dan bernapas yang cocok untuk kayu, arsitektur, dan lapisan logam.

1. PENGENALAN:

1. WL-5200 adalahBebas dari logam berat, phthalate, formaldehida, dan APEOIni adalah produk hijau dan sesuai dengan peraturan dunia tentang kesehatan dan lingkungan.
2. WL-5200 adalah emulsi akrilik untuk merumuskansatu komponenprimer dan lapisan atas yang jernih dan berwarna.
3. Lapisan berdasarkan WL-5200 memberikan suhu pembentukan film minimum yang rendah (MFFT) dan sifat anti adhesi yang baik.
4. Mengambil keuntungan dari promotor adhesi yang ditambahkan selama fase polimerisasi, WL-5200 memberikan adhesi yang baik pada kaca, kayu, keramik, permukaan R / C, dan logam.Hal ini dapat memberikan film dengan kekerasan yang baik ketika lapisan dikeringkan di bawah suhu kamar.
5. Formulasi yang disiapkan oleh WL-5200 memiliki sifat perataan yang baik dan rendah berbusa, yang memungkinkan mereka untuk diterapkan dengan proses penyemprotan atau sikat pada substrat yang berbeda.
6. WL-5200 dapat dengan mudah menebal dengan penebal biasa, seperti HEUR, HASE, dan penebal selulosa.Dianjurkan untuk memulai dengan tingkat pengental yang lebih rendah (mungkin setengah atau 1/3 dari tingkat awal tergantung pada pengalaman Anda), biarkan formulasi stabil selama semalam, dan kemudian sesuaikan viskositas akhir.
7. Fitur dan Manfaat Utama:

1. Suhu minimum pembentukan film rendah (MFFT)
2. Properti antiadhesi awal
3. Tahan suhu yang sangat baik
4. Mengizinkan lapisan berkilau tinggi
5. Kekerasan film tinggi
6. Tahan air dan alkohol yang baik

1. Karakteristik Fisik Tipikal:
   1. Penampilan Emulsi putih
   2. Bahan Utama ️ Acrylic copolymer
   3. Non-Volatile (%) 38 ± 1,0 % (Oven Listrik; 120°C/2 jam)
   4. Nilai pH pada suhu 25°C ∙ 8,8 ± 0.5
   5. Viskositas pada 25°C ️ < 50 cps
   6. MFFT 8~12°C

Formulasi stok untuk pelapis pada keramik

1. Bantuan pembekuan dan pelembab harus diencerkan dengan air yang disebutkan dalam poin 5. ke dalam campuran.

Lapisan Putih untuk Keramik

1. Mempersiapkan TiO₂dispersi

1. Mempersiapkan pelapis putih

Lapisan Luminous untuk Keramik

1. Mempersiapkan dispersi bubuk bercahaya

1. Mempersiapkan lapisan bercahaya

1. Lapisan Atas untuk Keramik

1. Kondisi Lapisan untuk Keramik

1. Viskositas: Ford # 4 cangkir, 34 ± 4 detik
2. Prosedur
   1. Menggunakan lapisan semprotan untuk menerapkan lapisan dasar warna yang disiapkan di titik3atau4Ketebalan lapisan tergantung pada persyaratan pengguna akhir tentang kepenuhan lapisan. Pada dasarnya, ketebalan lapisan dasar ini harus cukup tinggi untuk menutupi warna latar belakang.
   2. Biarkan lapisan dasar kering selama 2 jam untuk lapisan berikutnya.
   3. Polish lapisan dasar sedikit untuk meningkatkan kilau lapisan.
   4. Jika penampilan lapisan dasar pertama tidak cukup halus/penuh, gunakan lapisan dasar kedua.
   5. Keringkan lapisan dasar kedua selama 2 jam lagi pada suhu kamar dan polish 2^danlapisan dasar setelah kering.
   6. Oleskan lapisan atas yang disiapkan dengan formulasi yang disebutkan dalam titik 5- Tidak, tidak.
   7. Tinggalkan 1^Sthlapisan atas agar kering di bawah suhu kamar selama 2 jam dan kemudian polesan.
   8. Jika penampilan lapisan tidak cukup mengkilap, gunakan lapisan atas lain dengan mengulangi prosedur 6 dan 7.
   9. Keringkan bagian lapisan akhir dalam oven @ 40 °C selama 24 jam atau di bawah suhu kamar selama 48 jam sebelum dikemas.

Primer anti karat ramah lingkungan berbasis air

1. Item 2, 3, 4, 5, 6 dan 7 digiling dan disebar bersama dengan model penggilingan kerucut sampai ukuran partikel < 60 μm.
2. Bantuan coalescing (posisi 8) ditambahkan perlahan ke resin (posisi 1) saat aduk.aPosisi 9 dan 10 kemudian ditambahkan secara terpisah ke dalam campuran yang disiapkan di atas dengan perlahan-lahan mengaduk untuk melengkapi formulasi.

Kondisi dan kinerja pelapis

1. Alat untuk pelapis: senapan semprot jenis gravitasi, lubang: 2,5 mm.
2. Perhatian sebelum lapisan: campurkan formulasi dengan baik sebelum melakukan lapisan semprot.
3. Prosedur
   1. Menggunakan metil etil keton (MEK) untuk menghilangkan lemak permukaan pelat baja yang diuji.Permukaan kemudian dibersihkan oleh MEK lagi sebelum lapisan.
   2. Permukaan yang disiapkan dengan prosedur di titik1disemprotkan menggunakan pistol semprot yang disebutkan di (AKetebalan lapisan basah adalah 120 ~ 160 μm.
   3. Lapisan kemudian dikeringkan di oven @ 50 °C selama 60 menit. Lemparan baja kemudian dikeluarkan dari oven dan dibiarkan mendingin di bawah suhu sekitar selama 30 menit.

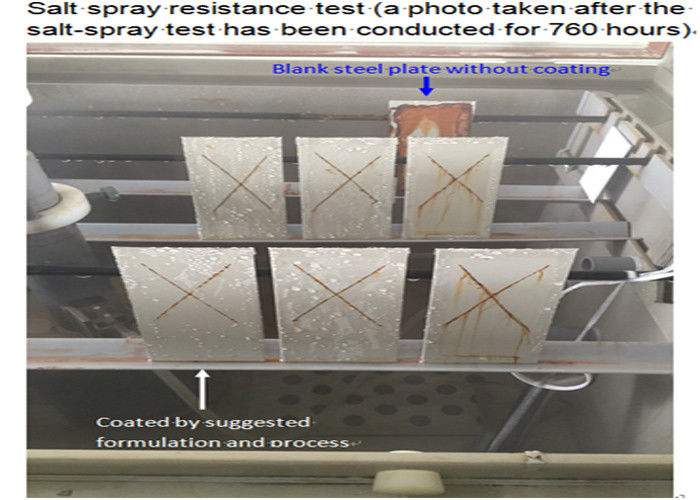

4. Kinerja pelapis

• Catatan: Saran dan data ini didasarkan pada informasi yang kami yakini dapat diandalkan.Karena kondisi dan metode penggunaan produk kami berada di luar kendali kamiKami merekomendasikan agar calon pengguna menentukan kesesuaian materi dan saran kami sebelum mengadopsi mereka dalam skala komersial.
